Descripción
Este osciloscopio digital – DSO138 – adopta el procesador ARM Cortex-M3 y tiene pantalla TFT de 2.4 pulgadas. Es fácil y confiable para la mayoría de las aplicaciones de electrónica.
Puede mostrar la frecuencia, período, ancho de pulso, la relación de trabajo, MAX. / MIN. / AVG. / Pico-Pico / Valores eficaces.
Ideal para la introducción al mundo de la electrónica. Fácil de usar y muy útil para la verificación de circuitos, ver la forma de onda, y valores característicos asociado a ellas. Útil para trabajar con amplificadores de audios, fuentes conmutadas de baja frecuencia, generadores de PWM, y muchos proyectos más.

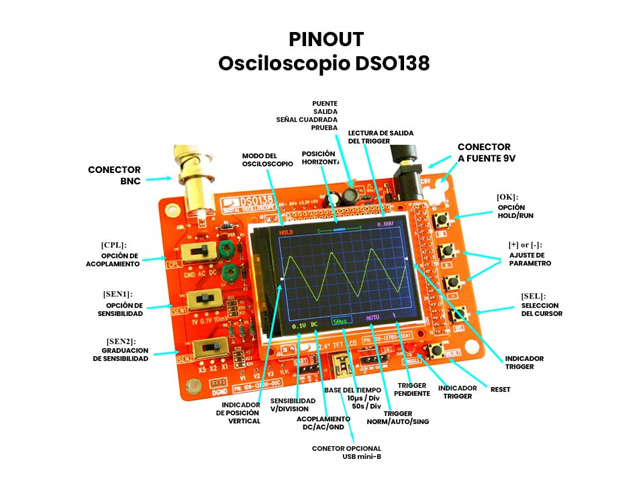

Características:
Este kit utiliza el procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla color de 2.4 pulgadas TFT, puede ser utilizado como placa de desarrollo, como milivoltímetro, registrador de datos, etc. Posee desplazamiento vertical ajustable, y disparo automático con diferentes modos (automático, normal y simple)de captura al momento de visualizar la señal.
También posee la función de “retardo negativo” para poder observar la señal en el momento ascendente.
Se puede congelar en cualquier momento de forma de onda (función HOLD).
Incluye una señal de prueba de 1kHz/3.3 V de onda cuadrada.
Muestra parámetros de forma de onda digital display, frecuencia, período, ancho de pulso, relación de trabajo, MAX./MIN./AVG./Pico-Pico/virtual, etc.
Incluye la función de almacenamiento de forma de onda: “no perderá la onda después de apagarlo”.
Incluye controlador TFT para función de reconocimiento.
Especificaciones:
Máxima frecuencia de Muestreo en tiempo Real: 1 Msps
Precisión: 12 Bits
Tope de Profundidad de muestreo: 1024 bytes
Ancho De Banda analógica: 0-200 KHz
Sensibilidad Vertical: 10mV/Div-5 V/Div (1-2-5 de forma progresiva)
Impedancia de entrada: 1MOhm
Tensión máxima De Entrada: 50Vpk (con la punta 1: 1), 400Vpp (con la punta 10: 1)
Modos de acoplamiento: DC/AC/GND
Intervalo de Tiempo de Base Horizontal: 10µs/Div-50 s/Div (1-2-5 de forma progresiva)
Tensión de alimentación: DC 9 V (max 12V)
Tamaño del Circuito impreso: 117 x 76mm
Tamaño de la pantalla: 52 x 40mm
Tamaño del paquete: 18 x 12.5 x 3 cm
Peso del paquete: 120 gramos
Versión de firmware: 113-13801-061
Advertencia, para usar firmware 113-13801-040 hacia atrás, se debe cambiar la resistencia R11 de 150Ohm con una de 1k5Ohm.
