Descripción:
El módulo HX711 es un transmisor entre las celdas de carga y un microcontrolador como Arduino, permitiendo leer el peso en la celda de manera sencilla.
El chip HX711 posee internamente la electrónica para la lectura del puente de Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de un protocolo de tipo serial mediante 2 pines (Clock y Data).

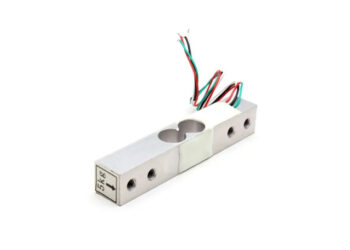

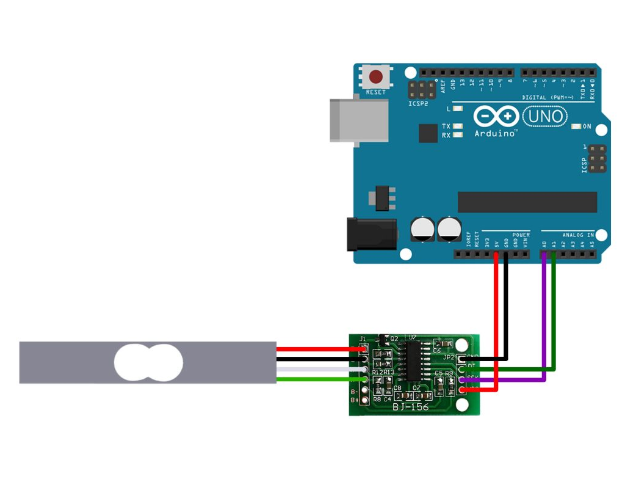

Las celdas de carga están formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar la celda al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son rojo, negro, blanco y verde.
Cada color corresponde a una señal como se muestra a continuación:
Rojo: Voltaje de excitación +, E+, VCC
Negro: Voltaje de excitación -, E-, GND
Blanco: Amplificador +, Señal +, A+
Verde: Amplificador -, Señal -, A-
Especificaciones técnicas:
Voltaje de operación: 5V DC
Consumo de corriente: menor a 10mA
Voltaje de entrada diferencial: ±40mV
Resolución conversión A/D: 24 bit (16777216 cuentas)
Frecuencia de lectura: 80 Hz
Dimensiones: 38*21*10 mm
