DESCRIPCIÓN:

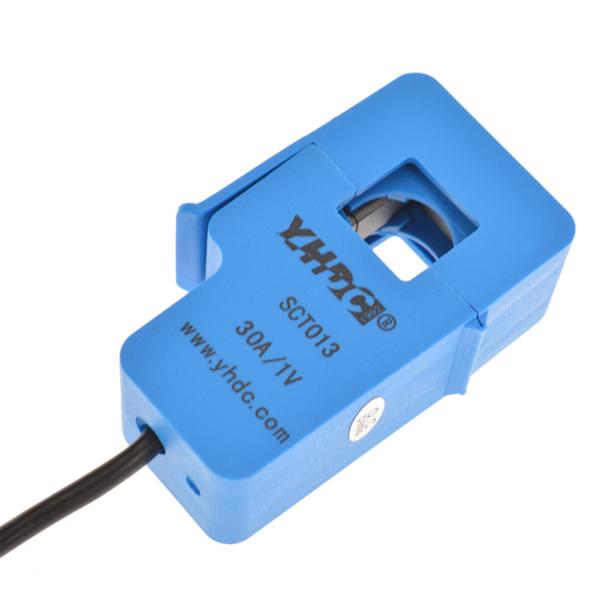

Sensor de corriente STC-013
30A AC
Descripción General
Los transformadores de corriente (TC) son sensores que se utilizan para medir la corriente alterna. Son particularmente útiles para medir el consumo de electricidad de un edificio entero (o generación según sea el caso). El tipo de núcleo dividido, es particularmente adecuado para el uso en proyectos, ya que se puede enganchar directamente a cualquier cable de alta tensión o neutral sin tener que hacer ningún trabajo de alta tensión eléctrica.
El modelo STC-013-30A permite medir en forma no invasiva corriente alterna hasta 30A. Una ventaja de SCT-013 es que no necesitamos interrumpir (cortar o desempalmar) el cable que vamos a medir, esto porque al igual que una pinza amperimétrica tiene el núcleo partido.
Este modelo tiene una resistencia de carga interna, entregándonos una salida de voltaje. La relación es de 30A/1V
La salida de este sensor es una señal alterna que varia entre +1V y -1V. Con un simple circuito compuesto por 2 resistencias y un capacitor podemos leer facilmente esta señal con un pin analogico de nuestro Arduino o cualquier otro micro.
Especificaciones
Corriente de entrada: 0 ~ 30A AC
Modo de salida: 0 ~ 1V
No linealidad: ± 1%
Resistencia Grado: Grado B
Temperatura de trabajo: -25 ° C ~ + 70 ° C
Rigidez dieléctrica (entre la cáscara y la salida): 1000 V AC / 1min 5 mA
Longitud del cable: 100cm
Plug : 3.5mm
