Descripción

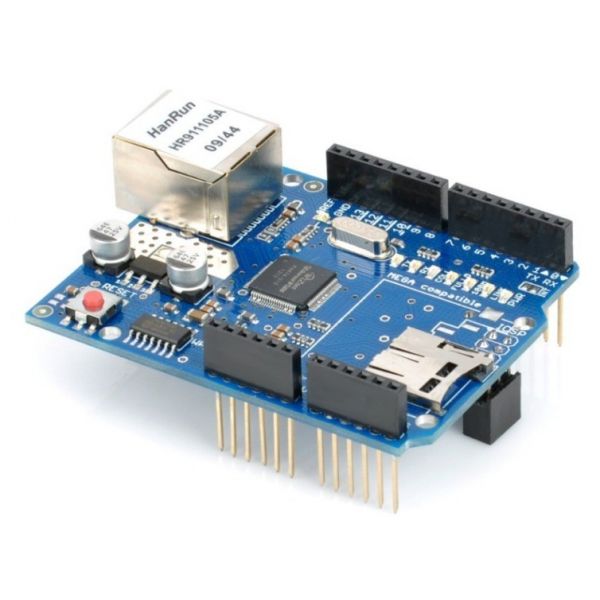

La shield de Ethernet permite conectar a Internet o red local el Arduino en minutos, solo conectela sobre la placa Arduino, enchufe un cable de red (No incluido), y utilice la librería para Ethernet de Arduino. Cuenta con jack RJ-45 y transformador acoplador de línea.
ADVERTENCIA: La board Arduino se comunica con el controlador W5100 y con la tarjeta de memoria por medio del la interfaz SPI a traves del conector ICSP. Esto ocupa los pines digitales 11, 12 y 13 en la Duemilanove y Uno, y pines 50, 51 y 52 en el Mega. Además en todas estas boards el pin 10 se utiliza para seleccionar el W5100 y el pin 4 para seleccionar la tarjeta microSD. Todos estos pines no se pueden usar como pines de entrada/salida. En la board Mega el pin 53 (SS) debe mantenerse solo como salida o de lo contrario la comunicación SPI no funcionará.
Como la comunicación con el W5100 y la microSD comparten el bus SPI, solo una puede estar activa a la vez. Si se emplean las dos en un proyecto, esto debe estar tenido en cuenta por las librerías correspondientes. Si uno de estos periféricos no se utiliza, debe ser explícitamente deshabilitado. Para hacer esto con la microSD, configure el pin 4 como salida y despues póngalo en nivel alto; para deshabilitar el W5100 configure el pin 10 como salida y póngalo en nivel alto.
Características:
Shield para Arduino basada en el controlador de Ethernet W5100 de Wiznet
Compatibilidad: Duemilanove (168 y 328), UNO, Mega 1280, Mega 2560
Buffer de memoria interna de 16 kB
10 baseT/100BaseTX
Stack de red (IP) con capacidad para TCP y UDP
Soporta hasta 4 sockets independientes y simultáneos
Posee jack RJ-45 estándar y transformador de línea integrado

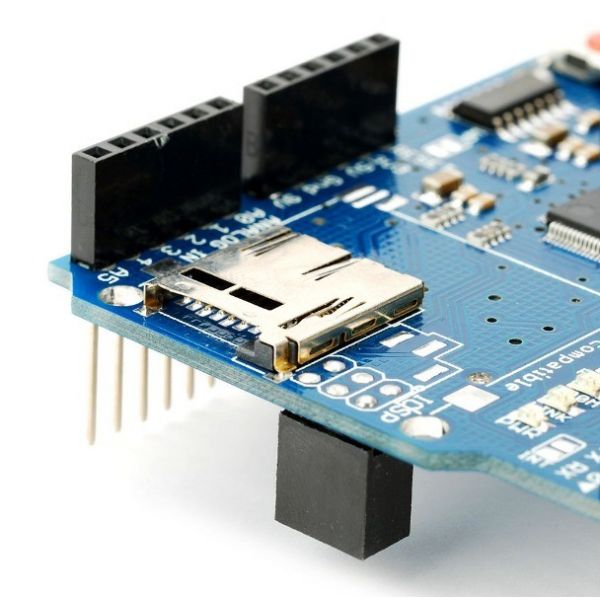

Conector para memoria microSD (Memoria no incluida) para almacenar y servir archivos en la red
Botón de reset
MAC address: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
